LDBUA系列 电动对夹软密封蝶阀制造标准:
法兰标准 GB9113、JB/T79 |
检测与试验 GB/T13927-1992 |
设计标准 JB-T8527-1997 |
结构长度标准 GB/T12221 |
LDBUA系列 电动对夹软密封蝶阀技术参数:
电源电压 AC220V、AC380V(其它特制) |
环境温度 -30℃~+70℃ |
防护等级 IP67 |
LDBUA系列 电动对夹软密封蝶阀结构:(图)

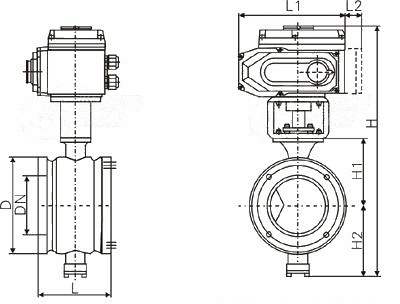

LDBUA系列 电动对夹软密封蝶阀外观尺寸:
GB阀体尺寸(mm)配LDE电动执行器 |
||||||||
规格型号 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-电动头 |
LDBUA40 |
40 |
43 |
125 |
94 |
63 |
456 |
4-Ф18 |
LDE-010 |
LDBUA50 |
50 |
43 |
125 |
94 |
63 |
456 |
4-Ф18 |
LDE-010 |
LDBUA65 |
65 |
46 |
145 |
112 |
70 |
464 |
4-Ф18 |
LDE-010 |
LDBUA80 |
80 |
46 |
160 |
121 |
83 |
476 |
4-Ф18 |
LDE-010 |
LDBUA100 |
100 |
52 |
180 |
153 |
105 |
495 |
8-Ф18 |
LDE-010 |
LDBUA125 |
125 |
56 |
210 |
182 |
115 |
559 |
8-Ф18 |
LDE-010 |
LDBUA150 |
150 |
56 |
240 |
209 |
137 |
579 |
8-Ф22 |
LDE-020 |
LDBUA200 |
200 |
60 |
295 |
262 |
164 |
668 |
8-Ф22 |
LDE-040 |
LDBUA250 |
250 |
68 |
350 |
319 |
206 |
700 |
12-Ф26 |
LDE-060 |
LDBUA300 |
300 |
78 |
400 |
373 |
23 |
800 |
12-Ф26 |
LDE-80 |
LDBUA350 |
350 |
78 |
460 |
405 |
248 |
805 |
16-Ф30 |
LDE-120 |
LDBUA400 |
400 |
102 |
515 |
488 |
298 |
860 |
20-Ф30 |
LDE-200 |
LDBUA系列 电动对夹软密封蝶阀维护保养:
1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。
2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。
3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。
4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。
6、应对阀门的密封性能进行试验,确保其性能。
7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。
8、如手轮丢失,应及时配齐,而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门,避免对其敲打,或者支撑重物等。
其它需知,敬请来电13671965985咨询,全天侯为您服务!
定货需知:(备有表格请提供邮箱)
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称,型号,材质。
3. 标明现场工况:介质,温度,环境要求。
4. 产品连接方式,启闭操作方式。
5. 定制数量,恰谈时确定的样图(L/H)。
6. 收货单位,收货人,地址,收验时间,联系电话。
