气动金属硬密封球阀
更新：2022/7/18 10:09:37 点击：
- 品牌： 工开阀门
- 型号： Q647Y
产品介绍
Q647Y气动金属硬密封球阀特点：
1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。2 、采用特殊结构装置的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。
3、根据用户的需要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。
Q647Y气动金属硬密封球阀零部件材料表：
|
阀体 |
阀杆 |
阀球 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
|
WCB |
1Cr13 |
1Cr13 |
1Cr13 司太立合金 本体材料 |
柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 |
柔性石墨 编结石墨 |
-29-425℃ |
水、蒸汽、油品 |
|
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
||||
|
WC9 |
25Cr2MoV |
25Cr2MoV |
|||||
|
LCB |
304 |
304 |
-46-354℃ |
||||
|
CF8 |
304 |
304 |
-196-600℃ |
部分酸、碱 |
|||
|
CF3 |
304L |
304L |
|||||
|
CF8M |
316 |
316 |
|||||
|
CF3M |
316L |
316L |

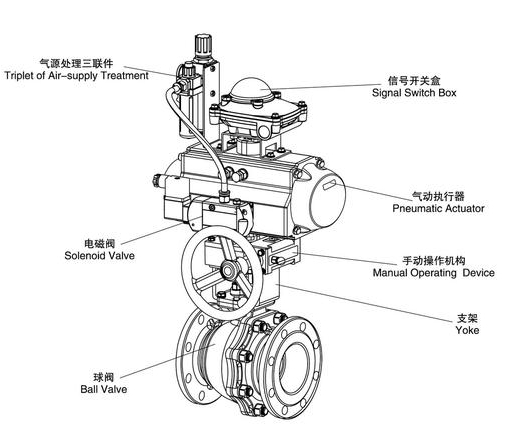

Q647Y气动金属硬密封球阀结构：（图）
Q647Y气动金属硬密封球阀外观尺寸：
|
Q647Y-16 |
||||||||||
|
通径DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
25 |
1″ |
140 |
115 |
85 |
65 |
4-Φ14 |
16 |
3 |
217 |
190 |
|
32 |
1 1/4″ |
165 |
140 |
100 |
76 |
4-Φ18 |
18 |
3 |
260 |
210 |
|
40 |
1 1/2″ |
165 |
150 |
115 |
84 |
4-Φ18 |
18 |
3 |
293 |
210 |
|
50 |
2″ |
203 |
165 |
125 |
99 |
4-Φ18 |
20 |
3 |
309 |
247 |
|
65 |
2 1/2″ |
222 |
185 |
145 |
118 |
4-Φ18 |
20 |
3 |
344 |
247 |
|
80 |
3″ |
241 |
200 |
160 |
132 |
8-Φ18 |
20 |
3 |
421 |
276 |
|
100 |
4″ |
305 |
220 |
180 |
156 |
8-Φ18 |
22 |
3 |
485 |
348 |
|
125 |
5″ |
356 |
250 |
210 |
184 |
8-Φ18 |
22 |
3 |
560 |
378 |
|
150 |
6″ |
394 |
285 |
240 |
211 |
8-Φ23 |
24 |
3 |
655 |
432 |
|
200 |
8″ |
457 |
340 |
295 |
266 |
12-Φ23 |
24 |
3 |
847 |
524 |
|
250 |
10″ |
533 |
405 |
335 |
319 |
12-Φ26 |
26 |
3 |
980 |
648 |
气动固定球阀主要外形和连接尺寸：
|
Q647Y-25 |
||||||||||
|
通径DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
25 |
1″ |
165 |
1115 |
85 |
65 |
4-Φ14 |
16 |
3 |
217 |
190 |
|
32 |
1 1/4″ |
178 |
140 |
100 |
76 |
4-Φ18 |
18 |
3 |
260 |
210 |
|
40 |
1 1/2″ |
190 |
150 |
115 |
84 |
4-Φ18 |
18 |
3 |
293 |
210 |
|
50 |
2″ |
216 |
165 |
125 |
99 |
4-Φ18 |
20 |
3 |
309 |
247 |
|
65 |
2 1/2″ |
241 |
185 |
145 |
118 |
4-Φ18 |
22 |
3 |
344 |
276 |
|
80 |
3″ |
283 |
200 |
160 |
132 |
8-Φ18 |
24 |
3 |
421 |
348 |
|
100 |
4″ |
305 |
235 |
190 |
156 |
8-Φ23 |
24 |
3 |
4185 |
378 |
|
125 |
5″ |
381 |
270 |
220 |
184 |
8-Φ26 |
26 |
3 |
580 |
432 |
|
150 |
6″ |
403 |
300 |
250 |
211 |
8-Φ26 |
28 |
4 |
655 |
524 |
|
200 |
8″ |
502 |
360 |
310 |
274 |
12-Φ26 |
30 |
4 |
847 |
648 |
|
250 |
10″ |
588 |
425 |
370 |
330 |
12-Φ30 |
32 |
4 |
980 |
715 |
Q647Y气动金属硬密封球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
