氧气管路 截止阀
更新：2022/7/6 9:05:48 点击：
- 品牌： 工开阀门
- 型号： Jy41W-40T/P
产品介绍
Jy41W-40T/P 氧气管路 截止阀特点：
1、防燃阻火：主要部件的材质为铜合金属不可燃材料,即使与高速气流中的固体粒子碰撞也不会产生火花。因此,本阀具有很好的防燃阻火性能；
2、安全可靠：本阀带有防尘、防水、防油污装置,与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠。
Jy41W-40T/P 氧气管路 截止阀性能：
|
公称通径 |
DN15-500mm |
|
公称压力 |
PN4.0MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
|
适用温度 |
-40℃～+150℃ |
Jy41W-40T/P 氧气管路 截止阀零部件材料表：
|
阀体、阀盖、小阀瓣 |
ZHSi80-3/ZG0Cr18Ni9 |
|
大阀瓣 |
H62/0Cr18Ni9 |
|
阀杆 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |

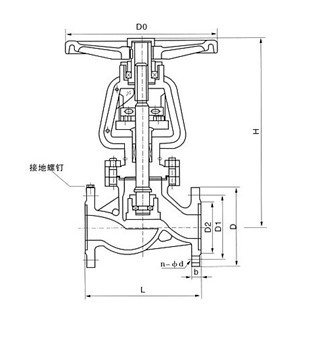

Jy41W-40T/P 氧气管路 截止阀结构：（图）
Jy41W-40T/P 氧气管路 截止阀外观尺寸：
|
产品型号 |
Jy41W-40T/P 氧气管路 截止阀 |
重量 |
|||||||||
|
产品代号 |
通径 |
尺 寸(mm) |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
Z-Φd |
H |
D0 |
|||
|
500JY15 |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
202 |
100 |
6 |
|
500JY25 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-14 |
236 |
125 |
8 |
|
500JY40 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
328 |
160 |
19 |
|
500JY50 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-18 |
450 |
320 |
37 |
|
500JY65 |
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-18 |
530 |
360 |
52 |
|
500JY80 |
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-18 |
560 |
400 |
69 |
|
500JY100 |
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-23 |
618 |
450 |
93 |
|
500JY125 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
675 |
450 |
120 |
|
500JY150 |
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-25 |
743 |
560 |
153 |
|
500JY200 |
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-30 |
850 |
640 |
304 |
|
500JY250 |
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-34 |
975 |
720 |
560 |
|
500JY300 |
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-34 |
1115 |
800 |
805 |
|
500JY400 |
400 |
950 |
655 |
585 |
535 |
474 |
58 |
18-41 |
1425 |
900 |
1408 |
|
500JY500 |
500 |
1250 |
755 |
670 |
615 |
576 |
57 |
20-42 |
1835 |
1200 |
1790 |
Jy41W-40T/P 氧气管路 截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
