气动高压球阀
更新：2022/7/19 10:59:55 点击：
- 品牌： 工开阀门
- 型号： Q611N
产品介绍
Q611N气动高压球阀
是双（单）作用气动活塞式执行器与高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
Q611N气动高压球阀技术参数：
|
|
型号 |
GT系列、OAT系列 |
|
气源压力 |
0.4 ～ 0.8 MPa |
|
|
最大回转角度 |
90°～92° |
|
|
回信器 |
AC220V AC110V DC24V |
|
|
控制信号 |
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa |
|
|
控制气源 |
洁净、干燥压缩空气 |
|
|
工作温度 |
-20℃ ～ +90℃ |
Q611N气动高压球阀零部件材料表：
|
零件名称 |
阀体 |
球芯 |
阀座 |
阀杆 |
填料 |
支架 |
连接轴 |
|
材料 |
锻钢、不锈钢 |
不锈钢 |
聚甲醛、聚醚醚酮 |
2Cr13 |
氟橡胶 |
不锈钢 |
铸钢 |

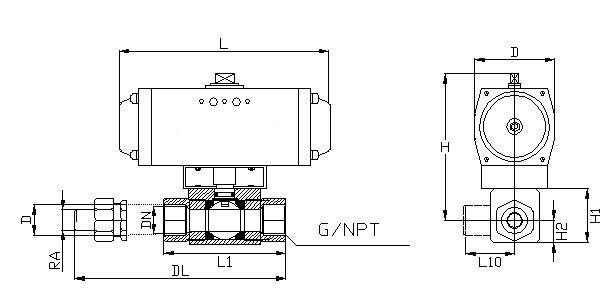

Q611N气动高压球阀结构：（图）
Q611N气动高压球阀外观尺寸：
|
螺纹 |
DN |
L1 |
B |
D |
H |
H1 |
H2 |
L |
H |
L10 |
气动执行器 |
|
1/4 |
6 |
69 |
26 |
58 |
150 |
32 |
13 |
165 |
150 |
32 |
GT50 |
|
3/8 |
10 |
73 |
32 |
58 |
150 |
38 |
16 |
165 |
150 |
35 |
|
|
1/2 |
15 |
85 |
38 |
58 |
150 |
46 |
19 |
165 |
150 |
37 |
|
|
3/4 |
20 |
96 |
49 |
70 |
210 |
57 |
24 |
225 |
210 |
47 |
GT63 |
|
1″ |
25 |
110 |
60 |
70 |
210 |
60 |
26 |
225 |
210 |
55 |
GT75 |
|
11/4 |
32 |
110 |
76 |
70 |
210 |
84 |
38 |
225 |
210 |
70 |
GT88 |
|
21/2 |
40 |
120 |
84 |
90 |
260 |
92 |
42 |
255 |
260 |
72 |
GT100 |
|
2″ |
50 |
140 |
100 |
120 |
320 |
111 |
50 |
330 |
320 |
80 |
GT115 |
|
DN |
RA |
D |
DL |
气动执行器 |
|
6 |
10 |
M18×1.5 |
91 |
|
|
8 |
12 |
M20×1.5 |
95 |
|
|
10 |
14 |
M22×1.5 |
104 |
|
|
13 |
16 |
M24×1.5 |
107 |
AT63 |
|
16 |
20 |
M30×2 |
113 |
|
|
20 |
25 |
M36×2 |
134 |
AT75 |
|
25 |
30 |
M42×2 |
146 |
|
|
25 |
38 |
M52×2 |
155 |
AT100 |
|
32 |
38 |
M52×2 |
170 |
Q611N气动高压球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
收货单位，收货人，地址，收验时间，联系电话。
