小通径不锈钢电磁阀
更新：2022/7/8 15:40:00 点击：
- 品牌： 工开阀门
- 型号： LD74A
产品介绍
LD74A系列 小通径不锈钢电磁阀技术参数：
|
介质温度：C2: -10℃～90℃ C3： -15℃～120℃ |
|
工作压力：0～16bar ， -1bar（真空） |
|
运作方式：直动式 |
|
工作型式：常闭型、常开型 |
|
阀体材质：SS304 SS316 |
|
密封材质：NBR、FKM、PTFE |
LD74A系列 小通径不锈钢电磁阀零部件材料表：
|
代号 |
功能选项 |
功能说明 |
|
|
|
NO |
常闭型 |
通电阀开，断电阀关 (可选真空) |
电气参数 |
|
|
K |
常开型 |
通电阀关，断电阀开 |
线圈参数：AC220V 380V 110V 24V DC24V 12V |
|
|
E |
防爆型 |
防爆等级：ExdII BT4 |
线圈参数：普通线圈IP54(常开/三通），防爆线圈IP65 |
|
|
231 |
换向型 |
通电2流向1，断电2流向3 |
额定功率 |
LD741.5A-12A 15W或25W |
|
232 |
排气型 |
通电1流向2，断电2流向3（可选真空） |
三通DN1.5-DN3mm 15W或35W ,DN4-12mm 36W/45W |
|
|
J |
节能模块 |
降低线圈温升和功耗 |
电器公差：±10% |
|

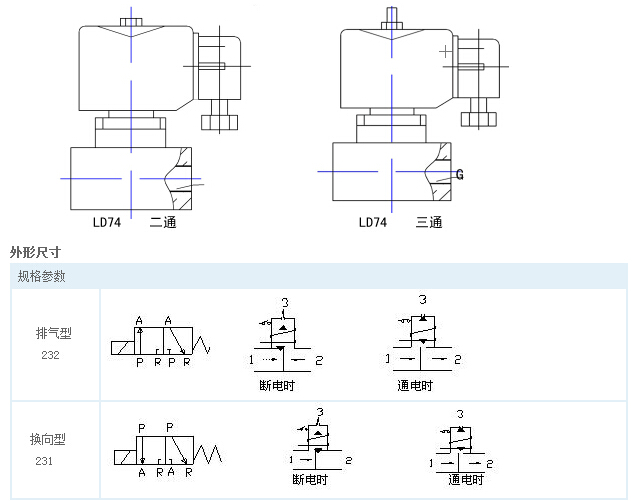

LD74A系列 小通径不锈钢电磁阀结构：（图）
LD74A系列 小通径不锈钢电磁阀外观尺寸：
|
LD74A两通阀规格参数表(螺纹连接) （可选真空型） |
|||||||||
|
型号 |
接口G |
通径mm |
Kv值 |
L |
H/常开/防爆 |
工作压力（bar） |
|||
|
常闭型 |
常开型 |
||||||||
|
AC |
DC |
AC |
DC |
||||||
|
LD741.5A |
1/8 1/4 |
1.5 |
0.04 |
40 |
75/90/95 |
0～16 |
0～16 |
0～10 |
0～10 |
|
LD7402A |
1/8 1/4 |
2 |
0.08 |
40 |
75/90/95 |
0～16 |
0～16 |
0～10 |
0～10 |
|
LD7403A |
1/8 1/4 |
3 |
0.16 |
40 |
75/90/95 |
0～16 |
0～10 |
0～10 |
0～8 |
|
LD7404A |
1/4 |
4 |
0.25 |
40 |
75/90/95 |
0～16 |
0～10 |
0～8 |
0～6 |
|
LD7405A |
1/4 |
5 |
0.32 |
50 |
80/95/100 |
0～16 |
0～10 |
0～6 |
0～4 |
|
LD7406A |
1/4 |
6 |
0.54 |
50 |
80/95/100 |
0～16 |
0～10 |
0～5 |
0～3 |
|
LD7408A |
1/4 |
8 |
0.80 |
50 |
80/95/100 |
0～16 |
0～8 |
0～8 |
0～6 |
|
LD7410A |
3/8 |
10 |
1.4 |
60 |
105/120/125 |
0～16 |
0～8 |
0～6 |
0～3 |
|
LD7412A |
1/2 |
12 |
2.0 |
60 |
105/120/125 |
0～16 |
0～8 |
0～6 |
0～3 |
|
|
|||||||||
|
LD74A-23两位三通阀规格参数表 |
|||||||||
|
型号 |
接口G |
通径mm |
Kv值 |
L |
H |
工作压力（bar） |
|||
|
阀体 |
顶部 |
阀体 |
顶部 |
排气型 |
换向型 |
||||
|
LD741.5A-23 |
1/8 1/4 |
1.5 |
1.5 |
0.04 |
0.04 |
40 |
95 |
0～10 |
0～10 |
|
LD7402A-23 |
1/8 1/4 |
2 |
2 |
0.08 |
0.08 |
40 |
95 |
0～10 |
0～10 |
|
LD7403A-23 |
1/8 1/4 |
3 |
3 |
0.16 |
0.16 |
40 |
95 |
0～8 |
0～10 |
|
LD7404A-23 |
1/4 |
4 |
3 |
0.25 |
0.16 |
40 |
95 |
0～6 |
0～8 |
|
LD7405A-23 |
1/4 3/8 |
5 |
3 |
0.32 |
0.16 |
50 |
130 |
0～5 |
0～6 |
|
LD7406A-23 |
1/4 3/8 |
6 |
3 |
0.54 |
0.16 |
50 |
130 |
0～4 |
0～5 |
|
LD7408A-23 |
1/4 3/8 |
8 |
3 |
0.80 |
0.16 |
50 |
130 |
0～2 |
0～8 |
|
LD7410A-23 |
1/4 3/8 |
8 |
3 |
1.00 |
0.16 |
60 |
|
0～2 |
0～8 |
LD74A系列 小通径不锈钢电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
