高温电磁阀
更新：2022/7/8 12:01:11 点击：
- 品牌： 工开阀门
- 型号： LD76
产品介绍
LD76系列 高温电磁阀技术参数：
|
介质温度：C7:-20℃～350℃ 特制C8:-20℃～400℃ |
|
工作压力：0.3～16bar |
|
运作方式：先导活塞式 |
|
工作型式：常闭型、防爆型 |
|
阀体材质：SS304 |
|
密封材质：PTFE、紫铜 |
LD76系列 高温电磁阀零部件材料表：
|
代号 |
功能选项 |
功能说明 |
线圈参数：AC220V DC24V 12V |
|
|
E |
防爆型 |
防爆等级ExdIIBT4 |
防护等级：IP54（普通线圈） IP65(防爆线圈) |
|
|
S |
手动功能 |
可手动打开和手动关闭 |
额定功率： |
DN≤25，AC 45VA,DC 40W |
|
J |
节能模块 |
降低线圈温升和功耗 |
DN≥25，AC 70VA,DC 65W |
|
LD76系列 高温电磁阀结构：（图）

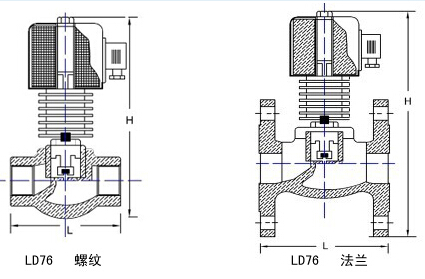

LD76系列 高温电磁阀外观尺寸：
|
规格参数表(螺纹连接) |
||||||
|
型号 |
接口G |
通径mm |
Cv值 |
L |
H/防爆 |
工作压力（bar) |
|
LD7615 |
1/2 |
15 |
2.8 |
80 |
195/225 |
0.3～16 |
|
LD7620 |
3/4 |
20 |
5.4 |
82 |
198/228 |
0.3～16 |
|
LD7625 |
1 |
25 |
8.5 |
105 |
205/235 |
0.3～16 |
|
LD7632 |
1 1/4 |
32 |
14 |
105 |
208/238 |
0.3～16 |
|
LD7640 |
1 1/2 |
40 |
18 |
120 |
226/256 |
0.3～16 |
|
LD7650 |
2 |
50 |
28 |
140 |
236/266 |
0.3～16 |
|
|
||||||||
|
规格参数表(法兰连接) |
||||||||
|
型号 |
通径mm |
Cv值 |
L |
H/防爆 |
D |
D1 |
n-Φd |
工作压力（bar) |
|
LD7615F |
15 |
2.8 |
90 |
205/215 |
95 |
65 |
4-Φ12 |
0.3～16 |
|
LD7620F |
20 |
5.4 |
115 |
205/215 |
105 |
75 |
4-Φ14 |
0.3～16 |
|
LD7625F |
25 |
8.5 |
125 |
208/218 |
115 |
85 |
4-Φ14 |
0.3～16 |
|
LD7632F |
32 |
14 |
140 |
218/228 |
135 |
100 |
4-Φ18 |
0.3～16 |
|
LD7640F |
40 |
18 |
165 |
225/235 |
145 |
110 |
4-Φ18 |
0.3～16 |
|
LD7650F |
50 |
28 |
190 |
235/245 |
160 |
125 |
4-Φ18 |
0.3～16 |
|
LD7665F |
65 |
40 |
250 |
310/320 |
185 |
145 |
4-Φ18 |
0.3～16 |
|
LD7680F |
80 |
42 |
270 |
325/335 |
200 |
160 |
8-Φ18 |
0.3～16 |
|
LD76100F |
100 |
65 |
320 |
420/430 |
220 |
180 |
8-Φ18 |
0.3～16 |
|
LD76150F |
150 |
250 |
400 |
490/500 |
285 |
240 |
8-Φ18 |
0.3～16 |
|
LD76200F |
200 |
420 |
|
|
340 |
295 |
12-Φ22 |
0.3～16 |
|
LD76250F |
250 |
660 |
|
|
405 |
355 |
12-Φ26 |
0.3～16 |
LD76系列 高温电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
