电动UPVC对夹蝶阀
更新：2022/7/11 9:19:22 点击：
- 品牌： 工开阀门
- 型号： LDBUL
产品介绍
LDBUL系列 电动UPVC对夹蝶阀性能：
|
信号反馈 X1机械无源信号，X2有源信号 |
|
|
|
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
|
|
开关型 通电开到位，通电关到位。 |
|
|
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 |
|
|
适用介质 水、空气、煤气、油品、乙醇、酸碱性等气体或液体 |
|
|
带加热器 可在潮湿环境干燥执行器内元件 |
|
|
备注 电动参数请另参考选配的电动执行器资料 |

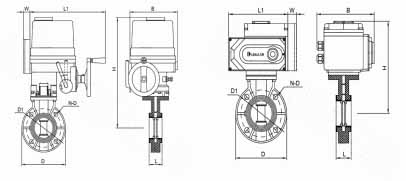

LDBUL系列 电动UPVC对夹蝶阀结构：（图）
|
GB阀体尺寸（mm)配LDE电动执行器 |
|||||||||
|
规格型号 |
DN |
L |
D |
D1 |
H |
B |
L1 |
Z-ФD |
E-电动头 |
|
LDBUL40 |
40 |
39 |
150 |
110 |
380 |
220 |
320 |
4-Ф18 |
LDE-010 |
|
LDBUL50 |
50 |
40 |
160 |
125 |
395 |
220 |
320 |
4-Ф18 |
LDE-010 |
|
LDBUL65 |
65 |
46 |
185 |
145 |
415 |
220 |
320 |
4-Ф18 |
LDE-010 |
|
LDBUL80 |
80 |
46 |
195 |
160 |
430 |
220 |
320 |
8-Ф18 |
LDE-010 |
|
LDBUL100 |
100 |
54 |
215 |
180 |
450 |
220 |
320 |
8-Ф18 |
LDE-010 |
|
LDBUL125 |
125 |
70 |
250 |
210 |
480 |
220 |
320 |
8-Ф18 |
LDE-010 |
|
LDBUL150 |
150 |
74 |
285 |
240 |
515 |
250 |
355 |
8-Ф22 |
LDE-020 |
|
LDBUL200 |
200 |
87 |
340 |
295 |
570 |
250 |
355 |
8-Ф22 |
LDE-020 |
|
LDBUL250 |
250 |
114 |
395 |
350 |
665 |
290 |
375 |
12-Ф22 |
LDE-030 |
|
LDBUL300 |
300 |
114 |
445 |
400 |
715 |
290 |
375 |
12-Ф22 |
LDE-030 |
|
LDBUL350 |
350 |
127 |
505 |
460 |
775 |
290 |
375 |
16-Ф22 |
LDE-030 |
|
LDBUL400 |
400 |
140 |
580 |
515 |
875 |
330 |
400 |
16-Ф22 |
LDE-040 |
|
LDBUL450 |
450 |
152 |
615 |
565 |
925 |
330 |
400 |
20-Ф26 |
LDE-040 |
|
LDBUL500 |
500 |
152 |
670 |
620 |
980 |
330 |
400 |
20-Ф26 |
LDE-040 |
|
LDBUL600 |
600 |
178 |
780 |
725 |
1085 |
330 |
400 |
20-Ф30 |
LDE-040 |
|
|
|||||||||
|
GB阀体尺寸（mm)配LDX电动执行器 |
|||||||||
|
规格型号 |
DN |
L |
D |
D1 |
H |
B |
L1 |
Z-ФD |
E-电动头 |
|
LDBUL40 |
40 |
39 |
150 |
110 |
235 |
150 |
165 |
4-Ф18 |
LDX-005 |
|
LDBUL50 |
50 |
40 |
160 |
125 |
250 |
150 |
165 |
4-Ф18 |
LDX-005 |
|
LDBUL65 |
65 |
46 |
185 |
145 |
270 |
150 |
165 |
4-Ф18 |
LDX-005 |
|
LDBUL80 |
80 |
46 |
195 |
160 |
285 |
150 |
165 |
8-Ф18 |
LDX-005 |
|
LDBUL100 |
100 |
54 |
215 |
180 |
310 |
170 |
190 |
8-Ф18 |
LDX-010 |
|
LDBUL125 |
125 |
70 |
250 |
210 |
340 |
170 |
190 |
8-Ф18 |
LDX-016 |
|
LDBUL150 |
150 |
74 |
285 |
240 |
370 |
220 |
190 |
8-Ф22 |
LDX-016 |
|
LDBUL200 |
200 |
87 |
340 |
295 |
465 |
220 |
270 |
8-Ф22 |
LDX-020 |
|
LDBUL250 |
250 |
114 |
395 |
350 |
520 |
220 |
270 |
12-Ф22 |
LDX-040 |
|
LDBUL300 |
300 |
114 |
445 |
400 |
570 |
220 |
270 |
12-Ф22 |
LDX-060 |
|
LDBUL350 |
350 |
127 |
505 |
460 |
630 |
220 |
270 |
16-Ф22 |
LDX-100 |
|
LDBUL400 |
400 |
140 |
580 |
515 |
685 |
220 |
270 |
16-Ф22 |
LDX-200 |
|
LDBUL450 |
450 |
152 |
615 |
565 |
735 |
220 |
270 |
20-Ф26 |
LDX-200 |
|
LDBUL500 |
500 |
152 |
670 |
620 |
790 |
220 |
270 |
20-Ф26 |
LDX-200 |
|
LDBUL600 |
600 |
178 |
780 |
725 |
895 |
220 |
270 |
20-Ф30 |
LDX-200 |
LDBUL系列 电动UPVC对夹蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
