法兰电磁阀
更新：2022/7/7 14:55:06 点击：
- 品牌： 工开阀门
- 型号： ZCZP
产品介绍
ZCZP法兰电磁阀特点：
1、 耐热：电磁部分、密封件部分用特种耐调温电工材料和密封材料，并应用了各种隔热措施。
2、 耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损
3、 耐冷凝：蒸 汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
ZCZP法兰电磁阀性能：
|
项目 |
说明 |
||||||||||
|
工作介质 |
蒸汽及其它无腐蚀性气体 |
||||||||||
|
介质温度(℃) |
≤200 |
||||||||||
|
公称压力(MPa) |
1.6 |
||||||||||
|
工作压差(MPa) |
0.05～1.6 |
0.10～1.6 |
|||||||||
|
电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||
|
使用寿命(万次) |
≥10 |
≥5 |
≥3 |
||||||||
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
额定流量系数(KV) |
2.8 |
5 |
8.5 |
12 |
18 |
28 |
45 |
70 |
110 |
180 |
250 |
|
泄漏量(ml/min) |
1.5 |
3 |
4.5 |
6 |
9 |
17 |
28 |
40 |
|||
|
功耗 |
50VA |
||||||||||
|
防爆标志 |
DIIBT4 |
||||||||||
|
防爆证编号 |
CE991010 |
||||||||||
|
出线口接头 |
内螺纹M20×1.5 |
||||||||||
|
环境温度 |
-40～+60℃ |
||||||||||
ZCZP法兰电磁阀零部件材料表：
|
原理结构： |
先导活塞型 |
|
阀体材质： |
碳钢WCB |
|
密封材料： |
PTFE、紫铜 |
|
控制方式： |
常闭式、常开式 |
|
标准电压： |
AC220V、DC24V (其它可特制) |
|
流体范围： |
热水、蒸汽、导热油等高温高压介质或常温高压介质 |
|
接口方式： |
法兰连接 |
|
材质： |
碳钢 |

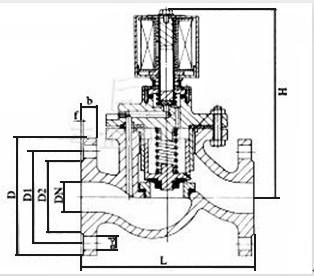

ZCZP 法兰电磁阀结构：（图）
ZCZP法兰电磁阀外观尺寸：
|
公称通径 |
内螺纹连接 |
法兰连接 |
|||||||||
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
148 |
92 |
1/2 |
176 |
130 |
65 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
440 |
480 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
ZCZP法兰电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
收货单位，收货人，地址，收验时间，联系电话。
