沟槽式手柄信号蝶阀
更新：2022/7/4 16:37:37 点击：
- 品牌： 工开阀门
- 型号： XD81X
产品介绍
生产的XD81X沟槽式手柄信号蝶阀是自动喷水灭火系统中的配套附件之一，作为自动喷水灭火系统的水源搬运控制阀门，具有阀位显示信号，该信号可接至控制中心实时监控，以免造成误关，提高系统的可靠性。是消防给排水管路的控制阀门。是自动喷水灭火系统中的配套附件之一，作为自动喷水灭火系统的水源搬运控制阀门，具有阀位显示信号，该信号可接至控制中心实时监控，以免造成误关，提高系统的可靠性。是消防给排水管路的控制阀门。
产品标准：GB5135.6《自动喷水灭火系统第6部份：通用阀门》
设计规范：GB50084 《自动喷水灭火系统设计规范》
验收规范：GB50261《自动喷水灭火系统施工及验收规范》
2、主要技术参数：
(1)工作介质：水、油、气体
(2)最大工作压力：1.6MPa
(3)试验压力：1.2MPa
(4)适应环境温度：4℃～70℃
(5)操作方式：手柄快开式
(6)开关容量：DC24V 0.5A；AC220V 1A
(7)连接方式：沟槽连接
(8)电气连接：公共线-红色；常开触点-蓝色；常闭触点-黑色

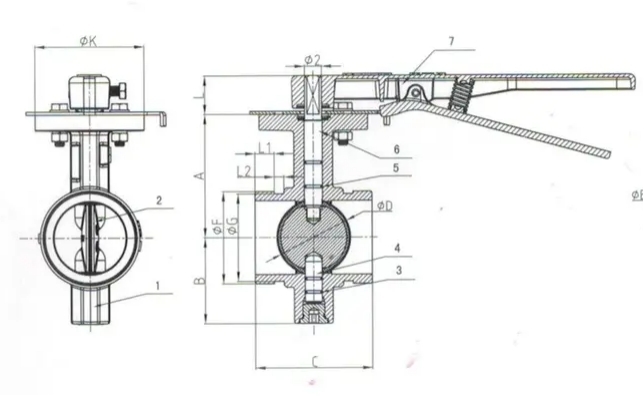

3、型号规格及外形尺寸
|
规格型号 |
公称通径 |
A（mm） |
B（mm） |
C（mm） |
D（mm） |
E（mm） |
F（mm） |
|
ZSXDF8-Q-50-16-S |
DN50 |
/ |
/ |
92 |
60 |
16 |
8 |
|
ZSXDF8-Q-65-16-S |
DN65 |
/ |
/ |
102 |
76 |
16 |
8 |
|
ZSXDF8-Q-80-16-S |
DN80 |
/ |
/ |
102 |
89 |
16 |
8 |
|
ZSXDF8-Q-100-16-S |
DN100 |
320 |
150 |
116 |
114 |
16 |
10 |
|
ZSXDF8-Q-125-16-S |
DN125 |
/ |
/ |
125 |
141 |
16 |
10 |
|
ZSXDF8-Q-150-16-S |
DN150 |
345 |
150 |
125 |
165 |
16 |
10 |
|
ZSXDF8-Q-200-16-S |
DN200 |
440 |
200 |
138 |
219 |
19 |
11 |
|
ZSXDF8-Q-250-16-S |
DN250 |
530 |
200 |
159 |
273 |
19 |
13 |
工开阀门承诺：
（1）严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。
（4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
