抽汽式疏水阀
更新：2022/7/4 9:10:14 点击：
- 品牌： 工开阀门
- 型号： STP
产品介绍
STP抽汽式疏水阀是一种防空化高压差调节阀，STP抽汽式疏水阀用于汽轮机本体疏水，各段抽气疏水以及冷再管道的疏水等，抽气疏水阀可以使用气动或电动控制，也可以手动操作。STP抽汽式疏水阀是大中型火力发电机组的主要阀门之一。
产品结构特点：
1、流体通道串级式，4级降压。不断改变流体方向，控制流体速度在30m/s,左右，逐级降压，防止空化破坏。
2、节流面与密封面分开，关闭严密，根据疏水流量设有多级节流，阀内组件表面硬化处理，硬度可达到HRC70左右，寿命长。
3、阀体组件与执行机构采用浮动式连接。可以消除阀芯与推杆不同心造成的卡死想象。
产品性能参数：
|
阀体形式 |
锻造直通式 角型 Z型 |
阀芯形式 |
防空化串级时节流阀芯 |
|
连接形式 |
BW焊接 |
流体方向 |
高进低出 |
|
工作温度 |
小于350 |
流量特性 |
线性 |
|
动作时间 |
全关到全开小于5秒 |
泄漏量 |
符合ANSI B16.104—1976 V级 |
产品主要零件材料：
|
阀体 |
20#锻钢 |
阀芯 |
特种合金钢 |
|
阀杆 |
WCB/304 |
阀芯套 |
不锈钢 |
|
接管 |
2Cr13、304 |
节流件 |
不锈钢 |

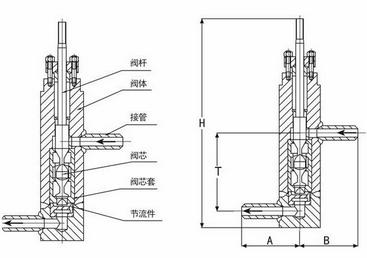

产品主要尺寸：
|
公称通径DN（mm） |
A |
H |
B |
T |
|
50 |
480 |
610 |
|
|
|
80 |
500 |
690 |
460 |
680 |
|
100 |
540 |
660 |
430 |
670 |
|
150 |
590 |
765 |
490 |
765 |
工开阀门承诺：
（1）严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。
（4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
