生产的HS41X防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，介质无一点回流,使用寿命长。

产品名称：	防污隔断阀	产品型号：	HS41X
公称通径：	DN50～DN400	结构形式：	隔膜式
工作压力：	1.0MPa～1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-0ºC～+80ºC	功能作用：	防污防止介质倒流
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水、海水	生产厂家：	上海高压阀门厂

产品说明

HS41X防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。

正常供水时工作原理

A、清洁市政生活水从 级止回阀经过排水器到第二级止回阀出口向用户供水， 级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与 级止回阀出口(第二级止回阀进口)相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水；
B、当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。
C、如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。

密封失灵时工作原理

A、防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生泄漏，第二级止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压，此时，如 级止回阀同时密封被破坏，有于第二级止回阀倒流回的高压水已泄压减压，故不会倒流地一级止会阀。
B、如供水过程中供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。

普通型与安全型

HS41X-16普通型防污隔断阀为多重止回密封串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。

技术参数

公称压力	公称通径	适用介质	适用温度	法兰标准	试验标准
1.0～2.5MPa	50～600mm	水	0～80℃	GB/T 17241.6GB/T 9113	GB/T 13927API598

主要部件材料

序号	零部件名称	材质
1	阀体	铸铁、球墨铸铁、铸钢、不锈钢
2	阀盖	铸铁、球墨铸铁、铸钢、不锈钢
3	阀盘	球墨铸铁
4	弹簧	不锈钢、铬钒钢
5	防污阀	黄铜

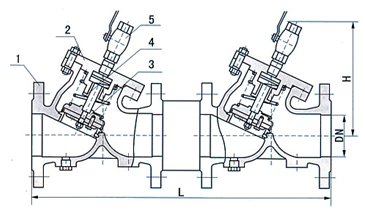

外形结构图

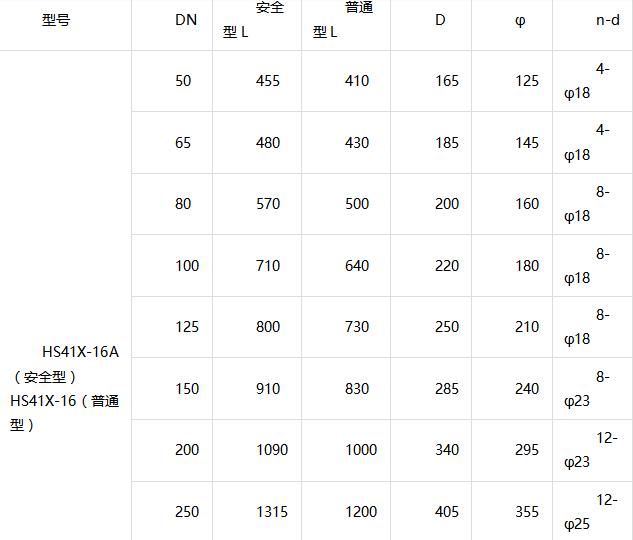

主要外形尺寸

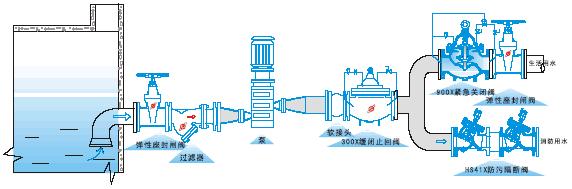

安装示意图
