西德式先导膜片电磁阀
更新：2022/7/8 15:29:46 点击：
- 品牌： 工开阀门
- 型号： LD68
产品介绍
LD68系列 西德式先导膜片电磁阀技术参数：
|
介质温度：-5℃～80℃ -10℃～130℃ |
|
|
工作压力：0.3～16bar |
|
|
运作方式：先导膜片式 |
|
|
工作型式：常闭型、常开型 |
|
|
阀体材质：黄铜、SS304、SS316 |
|
|
密封材质：丁晴橡胶（NBR常规型） |
|
LD68系列 西德式先导膜片电磁阀零部件材料表：
|
代号 |
功能选项 |
功能说明 |
|
|
NO |
常闭型 |
通电阀开，断电阀关 |
电器参数 |
|
K |
常开型 |
通电阀关，断电阀开 |
线圈参数：AC220V 380V 110V 24V DC24V 12V |
|
T |
定时器 |
可以设定开，关间隙时间 |
塑封线圈：IP65 F级 |
|
J |
节能模块 |
降低线圈温升和功耗 |
塑封线圈：AC 22VA DC 13W |
LD68系列 西德式先导膜片电磁阀结构：（图）

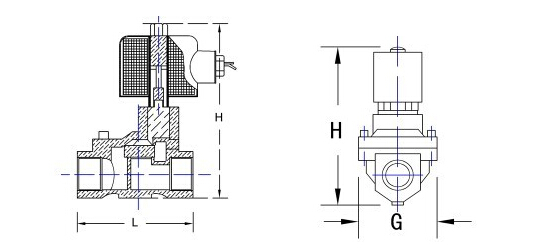

LD68系列 西德式先导膜片电磁阀外观尺寸：
|
规格参数表(螺纹连接) |
|||||||
|
型号 |
接口G |
通径mm |
Cv值 |
L |
H/常开型 |
工作压力（bar) |
|
|
常闭型 |
常开型 |
||||||
|
LD6810 |
3/8 |
13 |
4.8 |
66 |
112/125 |
0.3～16 |
0.3～8 |
|
LD6815 |
1/2 |
15 |
5.2 |
66 |
112/125 |
0.3～16 |
0.3～8 |
|
LD6820 |
3/4 |
20 |
7.6 |
75 |
118/130 |
0.3～16 |
0.3～8 |
|
LD6825 |
1 |
25 |
12 |
96 |
125/140 |
0.3～16 |
0.3～8 |
|
LD6832 |
1 1/4 |
32 |
24 |
122 |
137/155 |
0.3～16 |
0.3～8 |
|
LD6840 |
1 1/2 |
40 |
30 |
139 |
150/155 |
0.3～16 |
0.3～8 |
|
LD6850 |
2 |
50 |
48 |
168 |
165/180 |
0.3～16 |
0.3～8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
规格参数表 (法兰连接) |
||||||||||
|
型号 |
通径mm |
Cv值 |
L |
H/常开型 |
D |
D1 |
b |
n-d |
工作压力（bar） |
|
|
常闭型 |
常开型 |
|||||||||
|
LD6825F |
25 |
12 |
135 |
162 |
110 |
85 |
14 |
4-Φ14 |
0.3～13 |
0.3～8 |
|
LD6832F |
32 |
24 |
160 |
175 |
135 |
100 |
15 |
4-Φ18 |
0.3～13 |
0.3～8 |
|
LD6840F |
40 |
30 |
160 |
182 |
145 |
110 |
15 |
4-Φ18 |
0.3～13 |
0.3～8 |
|
LD6850F |
50 |
48 |
200 |
205 |
160 |
125 |
16 |
4-Φ18 |
0.3～13 |
0.3～8 |
LD68系列 西德式先导膜片电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
