黄铜活塞式电磁阀
更新：2022/7/8 14:05:22 点击：
- 品牌： 工开阀门
- 型号： LD73
产品介绍
LD73系列 黄铜活塞式电磁阀技术参数：
|
介质温度：-5℃～180℃ |
|
工作压力：0～8bar 0.4～10bar |
|
运作方式：直动式,先导式 |
|
工作型式：常闭型、常开型 |
|
阀体材质：黄铜 |
|
密封材质：聚四氟乙烯（PTFE） LD73系列 黄铜活塞式电磁阀零部件材料表：
|
|
代号 |
功能选项 |
功能说明 |
线圈参数：AC220V 240V 110V 24V DC24V 12V |
|
NO |
常闭型 |
通电阀开，断电阀关 |
铁壳线圈：IP54 H级 |
|
K |
常开型 |
通电阀关，断电阀开 |
铁壳线圈：AC 18VA DC 20W（0.4～10bar） |
|
T |
定时器 |
可以设定开，关间隙时间 |
铁壳线圈：AC 50VA DC 30W(0～8bar） |

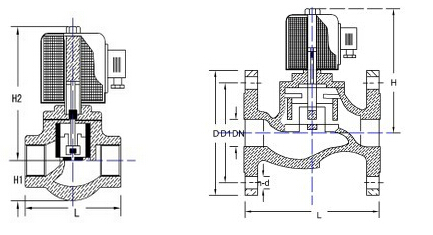

LD73系列 黄铜活塞式电磁阀结构：（图）
LD73系列 黄铜活塞式电磁阀外观尺寸：
|
型号 |
接口G |
通径mm |
Cv值 |
L |
H |
D |
D1 |
b |
n-d |
直动式 |
先导式 |
|
LD7315 |
1/2 |
15 |
3.7 |
82 |
150 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7320 |
3/4 |
20 |
7 |
100 |
192 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7325 |
1 |
25 |
11 |
110 |
195 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7332 |
1 1/4 |
32 |
14 |
118 |
206 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7340 |
1 1/2 |
40 |
24 |
125 |
209 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7350 |
2 |
50 |
35 |
128 |
225 |
/ |
/ |
/ |
/ |
0～8 |
0.4～10 |
|
LD7315F |
法兰 |
15 |
3.7 |
101 |
150 |
95 |
65 |
|
4-Φ12 |
0～8 |
0.4～10 |
|
LD7320F |
法兰 |
20 |
7 |
107 |
192 |
105 |
75 |
|
4-Φ14 |
0～8 |
0.4～10 |
|
LD7325F |
法兰 |
25 |
11 |
106 |
195 |
115 |
85 |
|
4-Φ14 |
0～8 |
0.4～10 |
|
LD7332F |
法兰 |
32 |
14 |
120 |
206 |
140 |
100 |
|
4-Φ18 |
0～8 |
0.4～10 |
|
LD7340F |
法兰 |
40 |
24 |
146 |
209 |
150 |
110 |
|
4-Φ18 |
0～8 |
0.4～10 |
|
LD7350F |
法兰 |
50 |
35 |
146 |
225 |
165 |
125 |
|
4-Φ18 |
0～8 |
0.4～10 |
LD73系列 黄铜活塞式电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
