W100D定水位阀技术参数:
公称压力 |
1.0MPa |
1.6MPa |
2.5MPa |
壳体试验压力 |
1.5MPa |
2.4MPa |
3.75MPa |
密封试验压力 |
1.1MPa |
1.76MPa |
2.75MPa |
适用温度 |
≤80℃ |
||
最低动作压力 |
P1≥0.07MPa |
||
适用介质 |
水 |
W100D定水位阀零部件材料表:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀座 |
锡青铜、不锈钢 |
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
阀杆 |
铝青铜、铬不锈钢 |
膜片 |
丁腈橡胶 |
膜片压板 |
碳钢、不锈钢 |
弹簧 |
不锈钢 |

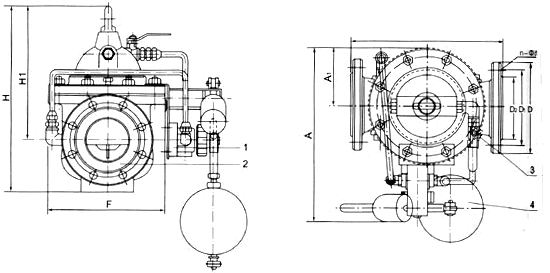

W100D定水位阀结构:(图)
W100D定水位阀外观尺寸:
公称通径DN(mm) |
L |
H |
H1 |
W |
W1 |
F |
20 |
150 |
212 |
179 |
200 |
58 |
116 |
25 |
160 |
212 |
179 |
200 |
58 |
116 |
32 |
180 |
212 |
179 |
200 |
58 |
116 |
40 |
200 |
265 |
210 |
225 |
85 |
170 |
50 |
203 |
265 |
210 |
225 |
85 |
170 |
65 |
213 |
310 |
215 |
230 |
90 |
180 |
80 |
241 |
350 |
245 |
245 |
105 |
210 |
100 |
272 |
460 |
305 |
285 |
138 |
275 |
W100D定水位阀维护保养:
1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。
2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。
3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。
4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。
6、应对阀门的密封性能进行试验,确保其性能。
7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。
8、如手轮丢失,应及时配齐,而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门,避免对其敲打,或者支撑重物等。
