手动法兰硬密封蝶阀
更新：2022/7/18 15:09:40 点击：
- 品牌： 工开阀门
- 型号： D43H-16
产品介绍
D43H-16手动法兰硬密封蝶阀特点：
1.蝶阀结构简单/紧凑/重量轻/易于安装和拆卸/维修方便/
2.本蝶阀采用不锈钢U型密封圈,具有一定的弹性无论在高温,低温的情况下,它与蝶板均具有优良的密封性;
3.本蝶阀的三维偏心距,经过严格的计算,多层次复合密封型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4.蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5.本蝶阀结构独特,开关仅需转动阀杆90°即可完成.操作灵活/方便/省力/不受介质压力的高低影响,密封性能可靠
D43H-16手动法兰硬密封蝶阀性能：
|
公称通径 |
DNmm |
50-150 |
||
|
公称压力 |
PNMPa |
1.0 |
1.6 |
2.5 |
|
试验压力PsMPa |
强度试验 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
|
|
气密封试验 |
0.5-0.7MPa |
|||
|
适用介质 |
水、油品、蒸气、酸、减等 |
|||
|
适用温度 |
-40℃-570℃ |
|||
D43H-16手动法兰硬密封蝶阀零部件材料表：
|
名称 |
材料 |
|
阀体 |
碳钢、不锈钢、铬钼钒钢 |
|
阀板 |
碳钢、不锈钢、铬钼钒钢 |
|
阀杆 |
2Cr13不锈钢、铬钼钒钢 |
|
密封圈 |
不锈钢、聚四氟乙烯 |
|
填料 |
柔性石墨、聚四氟乙烯 |

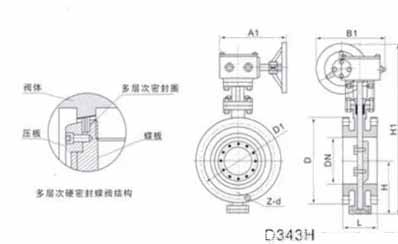

D43H-16手动法兰硬密封蝶阀结构：（图）
D43H-16手动法兰硬密封蝶阀外观尺寸：
|
通径 |
主要尺寸 |
1.0-1.6MPa |
2.5MPa |
|||||||||
|
mm |
lncb |
L |
H |
H1 |
D |
D1 |
A |
Z-φd |
D |
D1 |
A |
Z一φd |
|
50 |
2 |
108 |
75 |
192 |
165 |
125 |
275 |
4-18 |
165 |
125 |
275 |
4-18 |
|
65 |
21/2 |
112 |
93 |
218 |
185 |
145 |
275 |
4-18 |
185 |
145 |
275 |
8-18 |
|
80 |
3 |
114 |
110 |
230 |
200 |
160 |
275 |
8-18 |
200 |
160 |
275 |
8-18 |
|
100 |
4 |
127 |
140 |
240 |
220 |
180 |
275 |
8-18 |
235 |
190 |
275 |
8-22 |
|
125 |
5 |
140 |
175 |
290 |
250 |
210 |
362 |
8-18 |
270 |
220 |
362 |
8-26 |
|
150 |
6 |
140 |
180 |
310 |
285 |
240 |
362 |
8-22 |
300 |
250 |
362 |
8-26 |
D43H-16手动法兰硬密封蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
