电动法兰式硬密封蝶阀
更新：2022/7/12 10:23:01 点击：
- 品牌： 工开阀门
- 型号： LDBUCH
产品介绍
LDBUCH系列 电动法兰式硬密封蝶阀制造标准：
|
法兰标准 GB9113、GB9113、GB9115 |
|
检测与试验 GB/T13927-1992\B/T9092-1999 |
|
设计标准 JB-T8527-1997 |
LDBUCH系列 电动法兰式硬密封蝶阀技术参数：
|
电源电压 AC220V、AC380V（其它特制） |
|
环境温度 -30℃～+70℃ |
|
防护等级 IP67 |
LDBUCH系列 电动法兰式硬密封蝶阀零部件材料表：
|
公称通径 50-600mm |
|
|
公称压力 PN16、PN25、PN40 |
|
|
连接方式 法兰连接 |
|
|
阀体材质 WCB、SS304、SS316、SS316L |
|
|
碟板材质 WCB、SS304、SS316、SS316L |
|
|
密封材料 Y（多层或混合硬密封）、S（不锈钢 |
|
|
金属密封） |
|
|
工作温度 |
C7：-30℃～350℃ |
|
C8：-40℃～400℃ |
|
|
C9：-40℃～450℃ |
|

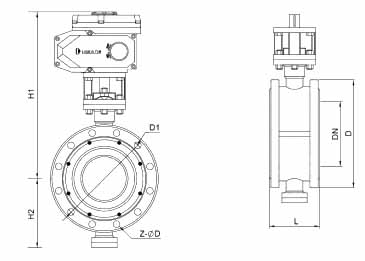

LDBUCH系列 电动法兰式硬密封蝶阀结构：（图）
LDBUCH系列 电动法兰式硬密封蝶阀外观尺寸：
|
GB阀体尺寸(mm)配LDE电动执行器 |
||||||||
|
规格型号 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-电动头 |
|
LDBUCH50 |
50 |
108 |
155 |
125 |
412 |
70 |
4-Ф16 |
LDE-010 |
|
LDBUCH65 |
65 |
112 |
175 |
145 |
425 |
76 |
4-Ф16 |
LDE-010 |
|
LDBUCH80 |
80 |
114 |
190 |
160 |
437 |
89 |
8-Ф16 |
LDE-010 |
|
LDBUCH100 |
100 |
127 |
214 |
18 |
452 |
104 |
8-Ф16 |
LDE-010 |
|
LDBUCH125 |
125 |
140 |
252 |
210 |
504 |
120 |
8-Ф16 |
LDE-015 |
|
LDBUCH150 |
150 |
140 |
282 |
240 |
521 |
132 |
8-Ф16 |
LDE-020 |
|
LDBUCH200 |
200 |
152 |
337 |
295 |
607 |
167 |
8-Ф16 |
LDE-040 |
|
LDBUCH250 |
250 |
165 |
405 |
350/355 |
686 |
202 |
12-Ф20 |
LDE-060 |
|
LDBUCH300 |
300 |
178 |
460 |
440/410 |
714 |
239 |
12-Ф20 |
LDE-120 |
|
LDBUCH350 |
350 |
190 |
524 |
460/470 |
749 |
265 |
16-Ф20 |
LDE-120 |
|
LDBUCH400 |
400 |
216 |
585 |
515/525 |
781 |
297 |
16-Ф24 |
LDE-200 |
|
|
||||||||
|
GB阀体尺寸(mm)配LDX电动执行器 |
||||||||
|
规格型号 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-电动头 |
|
LDBUCH50 |
50 |
108 |
155 |
125 |
302 |
70 |
4-Ф16 |
LDX-005 |
|
LDBUCH65 |
65 |
112 |
175 |
145 |
315 |
76 |
4-Ф16 |
LDX-005 |
|
LDBUCH80 |
80 |
114 |
190 |
160 |
327 |
89 |
8-Ф16 |
LDX-010 |
|
LDBUCH100 |
100 |
127 |
214 |
18 |
342 |
104 |
8-Ф16 |
LDX-010 |
|
LDBUCH125 |
125 |
140 |
252 |
210 |
348 |
120 |
8-Ф16 |
LDX-016 |
|
LDBUCH150 |
150 |
140 |
282 |
240 |
415 |
132 |
8-Ф16 |
LDX-020 |
|
LDBUCH200 |
200 |
152 |
337 |
295 |
482 |
167 |
8-Ф16 |
LDX-040 |
|
LDBUCH250 |
250 |
165 |
405 |
350/355 |
560 |
202 |
12-Ф20 |
LDX-060 |
|
LDBUCH300 |
300 |
178 |
460 |
440/410 |
721 |
239 |
12-Ф20 |
LDX-100 |
|
LDBUCH350 |
350 |
190 |
524 |
460/470 |
756 |
265 |
16-Ф20 |
LDX-160 |
|
LDBUCH400 |
400 |
216 |
585 |
515/525 |
788 |
297 |
16-Ф24 |
LDX-200 |
LDBUCH系列 电动法兰式硬密封蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
