先导活塞式电磁阀
更新：2022/7/8 14:20:46 点击：
- 品牌： 工开阀门
- 型号： LD75
产品介绍
LD75系列 先导活塞式电磁阀技术参数：
|
介质温度：C1：-10℃～60℃,C2：-20℃～90/200℃ |
|
工作压力：0.3～16bar |
|
运作方式：先导活塞式 |
|
工作型式：常闭型、常开型、防爆型 |
|
阀体材质：铸钢WCB |
|
密封材质：PTFE、紫铜 |
LD75系列 先导活塞式电磁阀零部件材料表：
|
代号 |
功能选项 |
功能说明 |
线圈参数：AC220V 380V 110V, DC24V 12V |
|
|
NO |
常闭型 |
通电阀开，断电阀关 |
防护等级：IP54（普通线圈） IP65(防爆线圈) H级 |
|
|
K |
常开型 |
通电阀关，断电阀开 |
额定功率： |
DN20～32mm，30W/40W |
|
E |
防爆型 |
防爆等级：ExdII BT4 |
DN40～150mm， 30W, DN200～350mm，50w |
|

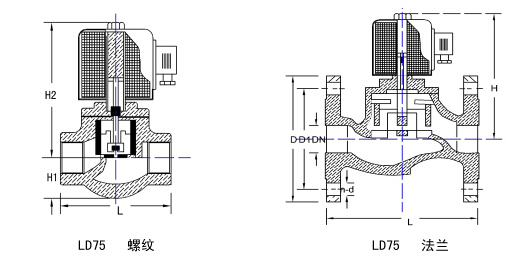

LD75系列 先导活塞式电磁阀结构：（图）
LD75系列 先导活塞式电磁阀外观尺寸：
|
规格参数表(螺纹连接) |
|||||||
|
型号 |
接口G |
通径mm |
Cv值 |
L |
H |
工作压力（bar) |
|
|
常闭型 |
常开型 |
||||||
|
LD7520 |
3/4 |
20 |
5.4 |
92 |
148 |
0.3～16 |
0.3～10 |
|
LD7525 |
1 |
25 |
8.5 |
110 |
148 |
0.3～16 |
0.3～10 |
|
LD7532 |
1 1/4 |
32 |
14 |
120 |
182 |
0.3～16 |
0.3～10 |
|
LD7540 |
1 1/2 |
40 |
18 |
140 |
182 |
0.3～16 |
0.3～10 |
|
LD7550 |
2 |
50 |
28 |
162 |
192 |
0.3～16 |
0.3～10 |
|
|
|
|
|
|
|
|
|
|
|
|
规格参数表(法兰连接) |
|||||||||
|
型号 |
通径mm |
Cv值 |
L |
H |
D |
D1 |
n-Φd |
工作压力（bar) |
|
|
常闭型 |
常开型 |
||||||||
|
LD7520F |
20 |
5.4 |
150 |
180 |
105 |
75 |
4-Φ14 |
0.3～16 |
0.3-10 |
|
LD7525F |
25 |
8.5 |
160 |
195 |
115 |
85 |
4-Φ14 |
0.3～16 |
0.3-10 |
|
LD7532F |
32 |
14 |
180 |
205 |
140 |
100 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
LD7540F |
40 |
18 |
200 |
220 |
150 |
110 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
LD7550F |
50 |
28 |
230 |
235 |
165 |
125 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
LD7565F |
65 |
42 |
290 |
250 |
185 |
145 |
4-Φ18 |
1～16 |
1-10 |
|
LD7580F |
80 |
65 |
310 |
260 |
200 |
160 |
8-Φ18 |
1～16 |
1-10 |
|
LD75100F |
100 |
100 |
350 |
290 |
220 |
180 |
8-Φ18 |
1～16 |
1-10 |
|
LD75125F |
125 |
180 |
400 |
365 |
250 |
210 |
8-Φ18 |
1～16 |
1-10 |
|
LD75150F |
150 |
250 |
480 |
400 |
285 |
240 |
8-Φ22 |
1～16 |
1-10 |
|
LD75200F |
200 |
420 |
600 |
456 |
340 |
295 |
12-Φ22 |
1.5～16 |
1.5-10 |
|
LD75250F |
250 |
660 |
730 |
434 |
405 |
355 |
12-Φ26 |
1.5～16 |
1.5-10 |
|
LD75300F |
300 |
890 |
850 |
490 |
460 |
410 |
12-Φ26 |
2～16 |
2-10 |
|
LD75350F |
350 |
1060 |
|
|
|
|
|
2～16 |
2-10 |
LD75系列 先导活塞式电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
