电动V型对夹球阀（调节型）
更新：2022/7/12 9:35:17 点击：
- 品牌： 工开阀门
- 型号： LDBAAV
产品介绍
LDBAAV系列 电动V型对夹球阀（调节型）特点：
|
1、引进德国技术设计结构简单、重量轻、材料成本低，比同样流通能力的直行程调节阀更经济。 |
|
2、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力突变的影响 |
|
3、防漏而用的阀座在其外径处衬有不锈钢内芯PTFE杯型或O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金制成， |
|
通过一个合金的波纹弹簧进一步增强了阀座的结构。 |
|
4、具有一个V型阀体，即使在小流量或是粘度高介质的情况下，也可在整个量程范围内保证控制的精确性 |
|
5、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，即具有自洁功能可防止球芯卡死，特别适用与管线结后冻结、含纤维质 |
|
的流体、浆料类流体、高粘度流体含聚合物、颗粒物，结晶体等流体控制场合。 |
LDBAAV系列 电动V型对夹球阀（调节型）制造标准：
|
|
|
检测与试验 GB/T13927-1992、B/T9092-1999 |
|
设计标准 JB-T8527-1997 |
|
结构长度标准 GB/T12221 |
LDBAAV系列 电动V型对夹球阀（调节型）技术参数：
|
电压电压 AC220V、AC380V（其它特制 |
|
环境温度 -30℃～+70℃ |
|
防护等级 IP67 |

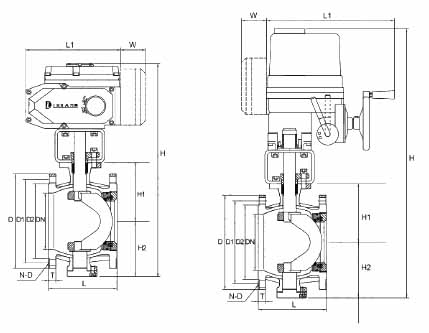

LDBAAV系列 电动V型对夹球阀（调节型）结构：（图）
LDBAAV系列 电动V型对夹球阀（调节型）外观尺寸：
|
GB阀体尺寸（mm)配LDE电动执行器 |
|||||||||
|
规格型号 |
DN |
L |
D |
H |
H1 |
H2 |
L1 |
W |
E-电动头 |
|
LDBAAV15 |
15 |
62 |
64 |
500 |
74 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV20 |
20 |
62 |
64 |
500 |
74 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV25 |
25 |
62 |
64 |
500 |
74 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV32 |
32 |
62 |
78 |
526 |
80 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV40 |
40 |
62 |
82 |
526 |
85 |
75 |
269.5 |
136.5 |
LDE-010 |
|
LDBAAV50 |
50 |
75 |
100 |
579 |
87 |
95 |
346 |
140 |
LDE-015 |
|
LDBAAV65 |
65 |
80 |
120 |
617 |
105 |
115 |
346 |
140 |
LDE-020 |
|
LDBAAV80 |
80 |
100 |
131 |
637 |
115 |
125 |
358 |
140 |
LDE-030 |
|
LDBAAV100 |
100 |
115 |
158 |
657 |
125 |
125 |
358 |
140 |
LDE-040 |
|
LDBAAV125 |
125 |
130 |
180 |
744 |
140 |
155 |
358 |
140 |
LDE-060 |
|
LDBAAV150 |
150 |
160 |
216 |
767 |
153 |
165 |
390 |
140 |
LDE-080 |
|
LDBAAV200 |
200 |
200 |
268 |
844 |
200 |
195 |
390 |
140 |
LDE-120 |
|
LDBAAV250 |
250 |
240 |
325 |
899 |
225 |
225 |
390 |
140 |
LDE-120 |
|
GB阀体尺寸（mm)配LDX电动执行器 |
|||||||||
|
规格型号 |
DN |
L |
D |
H |
H1 |
H2 |
L1 |
W |
E-电动头 |
|
LDBAAV15 |
15 |
62 |
64 |
390 |
74 |
75 |
161 |
40 |
LDX-005 |
|
LDBAAV20 |
20 |
62 |
64 |
390 |
74 |
75 |
161 |
40 |
LDX-005 |
|
LDBAAV25 |
25 |
62 |
64 |
390 |
74 |
75 |
161 |
40 |
LDX-005 |
|
LDBAAV32 |
32 |
62 |
78 |
400 |
80 |
75 |
188 |
40 |
LDX-010 |
|
LDBAAV40 |
40 |
62 |
82 |
405 |
85 |
75 |
188 |
40 |
LDX-010 |
|
LDBAAV50 |
50 |
75 |
100 |
430 |
87 |
95 |
188 |
40 |
LDX-016 |
|
LDBAAV65 |
65 |
80 |
120 |
460 |
105 |
115 |
188 |
40 |
LDX-016 |
|
LDBAAV80 |
80 |
100 |
131 |
520 |
115 |
125 |
268 |
40 |
LDX-020 |
|
LDBAAV100 |
100 |
115 |
158 |
530 |
125 |
125 |
268 |
40 |
LDX-040 |
|
LDBAAV125 |
125 |
130 |
180 |
570 |
140 |
155 |
268 |
40 |
LDX-060 |
|
LDBAAV150 |
150 |
160 |
216 |
600 |
153 |
165 |
268 |
40 |
LDX-100 |
|
LDBAAV200 |
200 |
200 |
268 |
680 |
200 |
195 |
268 |
40 |
LDX-160 |
|
LDBAAV250 |
250 |
240 |
325 |
730 |
225 |
225 |
268 |
40 |
LDX-200 |
LDBAAV系列 电动V型对夹球阀（调节型）维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
